探究海尔LE42B500W液晶电视黑屏的通病故障的原因

2022-10-12 17:19:23  阅读 194 次 评论 0 条
摘要:

接修一台海尔LE42B3500W型彩电,其故障现象是不定期黑屏(伴音正常),且机器内不定期.发出间歇性的“吱吱

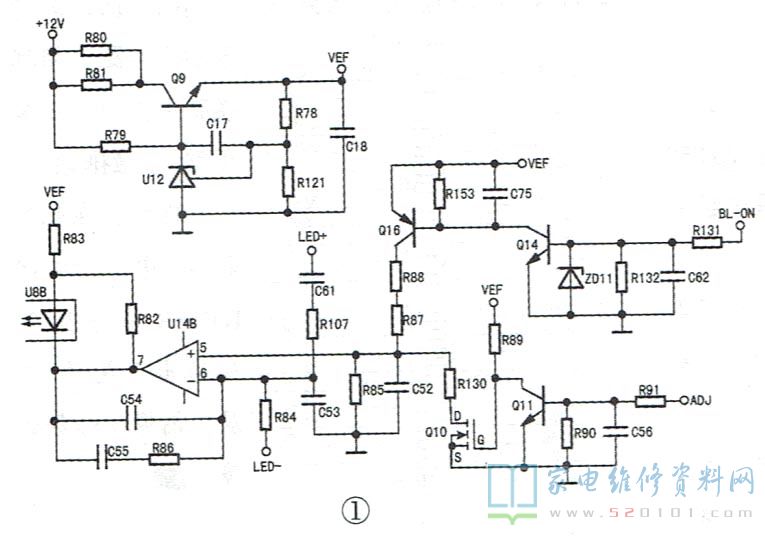

      接修一台海尔LE42B3500W型彩电,其故障现象是不定期黑屏(伴音正常),且机器内不定期.发出间歇性的“吱吱"声。维修思路:《家电维修》(2017年第7期17页)上曾刊发了一篇《海尔LE42B3500W型液晶彩电黑屏故障通病原因分析》一文,对5V基准电压VEF电路(由三极管Q9和三端精密稳压器U12等元件组成,如图1所示)进行了分析,并指出故障原因是Q9的工作电流偏大(150mA),过热后性能变差,输出电压波动,导致背光保护电路误动作,从而出现黑屏、有伴音故障。

探究海尔LE42B500W液晶电视黑屏的通病故障的原因 第1张

      在故障出现时,测得BL-ON (背光开关)、ADJ(亮度调整)信号电压分别为4.6V、3.19V,Q9的c.b.e极电压分别为10.68V、5.24V、4.76V,显然VEF电压偏低。测量Q9的表面温度已达61.8°C(室温16°C,下同),显然过高。VEF电压除供给U14(LM358 )及光耦外,还供给由Q16、Q14组成的背光开关电路,以及由Q11、Q10为中心的背光调光电路。以上供电环路,每一路电流都不会很大,正常不会导致Q9的压降和温度这么高。对其进行仔细检查,发现三极管Q14很热(实测温度为46.1°C),测得Q14的b极电压为0.69V,c极电压在3.92V~4.1V之间波动,c极电流达100mA,明显偏高。Q16 为PNP型三极管,c极接基准5V,R153为b极偏置电阻,同时也是Q14的c极负载电阻。Q16 b极通过JR3(实物为一段铜箔)连接到Q14的c极。Q14b极接BL-ON信号,二次开机后,Q14饱和导通,Q16c极输出5V高电平到背光开启电路。

      分析认为,Q14饱和导通后,VEF电压通过Q16的eb极及Q14的c、e极到地,相当于VEF电压接一只压降为0.6V的二极管到地,则流过Q16及Q14的电流均较大,从而导致Q16及Q14 发热严重究其原因:Q16 的b极与Q14的c极间没有连接限流电阻。

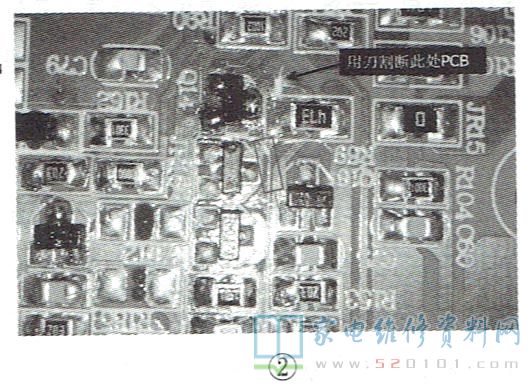

      解决方法:切断Q16的b极与Q14的c极间铜箔,如图2所示,用一只510Ω电阻跨接在这两极之间。改动后测试数据如下:Q14 c极电流约为8mA,Q14表面温度降为27.1°C,Q9表面温度降为28°C。长时间试机,故障不再出现。

探究海尔LE42B500W液晶电视黑屏的通病故障的原因 第2张

       提示:1.增加的电阻阻值不能过大,以保证二次开机后Q14饱和导通,否则Q14功耗会增加,且抗干扰能力降低。2.当Q9负载偏大、U12(KA431)深度调整时,无法满足负载5V需求,甚至产生干扰,这个有干扰的供电提供给LM358等电路,就会出现误动作,背光出现噪音,甚至发热严重的问题。本机经过这次改进电路,标本兼治,背光控制电路的元器件温升明显降低,未再出现误动作导致背光灯熄灭的故障。
