接修一台海尔LE40B510X液晶电视,故障表现为二次开机后背光一闪就灭,伴音正常。海尔LE40B510X型液晶电视采用三合一(电源、背光恒流信号处理)主板,板号是VST69D-PB83。液晶屏背光采用L

      接修一台海尔LE40B510X液晶电视,故障表现为二次开机后背光一闪就灭,伴音正常。海尔LE40B510X型液晶电视采用三合一(电源、背光恒流信号处理)主板,板号是VST69D-PB83。液晶屏背光采用LED灯条,4根LED灯串联,每根灯条由10颗3V的灯珠串联组成。开机时背光能亮一下,说明灯条没有断路。测试恒流板背光插座输出电压,二次开机后迅速升到90多伏,随后快速回落到40V(待机电压),说明背光电路因某种原因停止工作了。

海尔LE40B510X液晶电视黑屏的通病故障维修 第1张

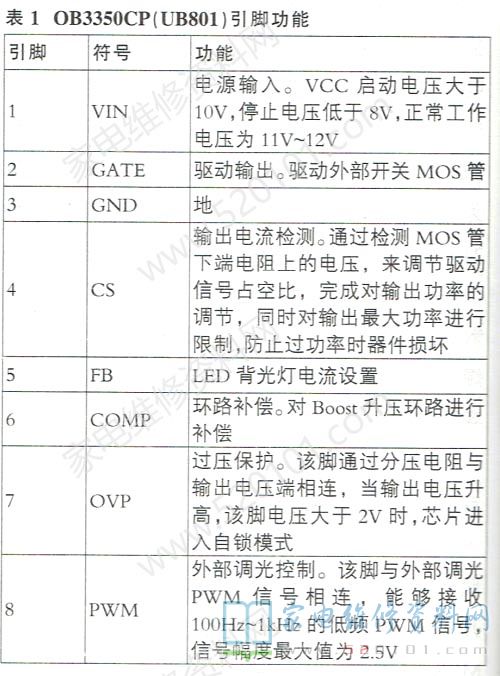

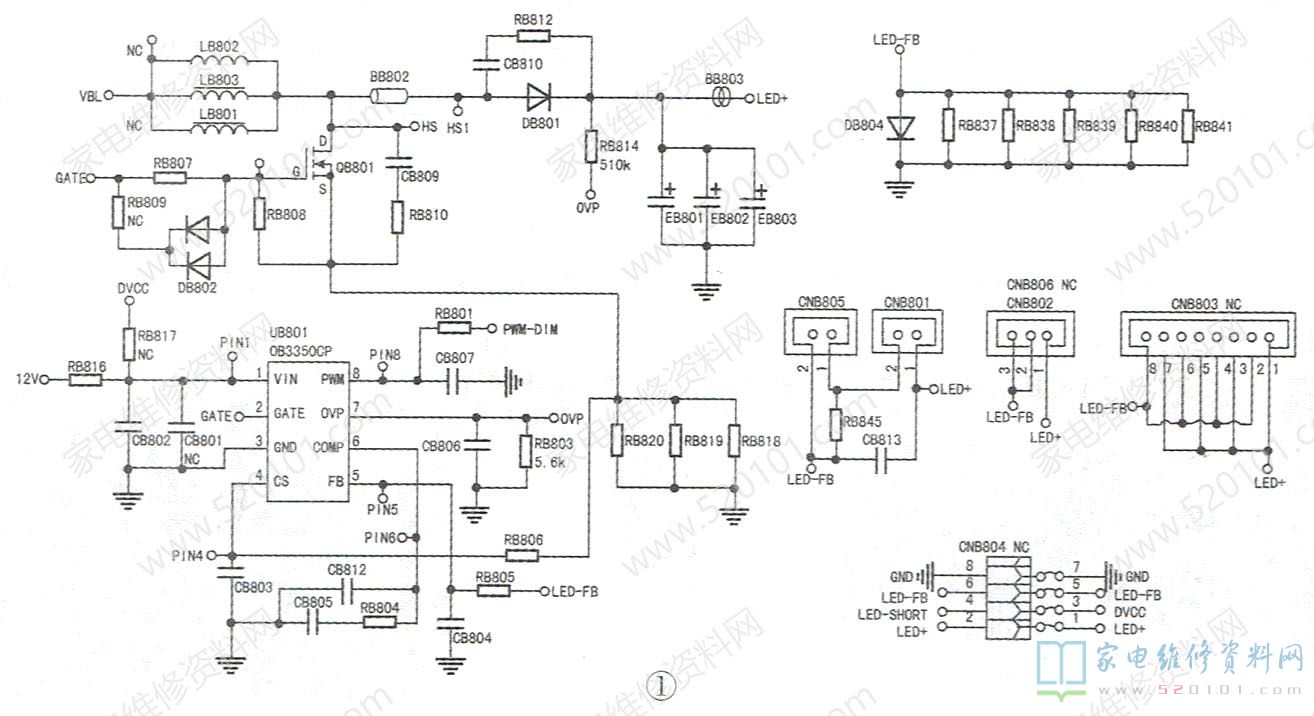

      根据上述灯条的结构判断恒流板输出电压应约为120V。用LED灯珠测试仪测试屏内灯珠,电压显示为121V,灯珠发光均匀,说明恒流电路有故障。本机恒流电路如图1所示,其恒流控制芯片采用OB3350CP(UB801),8脚封装,引脚功能见表1。

海尔LE40B510X液晶电视黑屏的通病故障维修 第2张

      输出两个控制信号到恒流部位:一个是背光开启电压,一个是背光调光信号电压。TSU69ZR 86脚输出PWM-DIM信号,87脚输出的信号通过外接三极管电路形成PWM-REF信号。二次开机后UB801的①脚电压为12V(正常),⑧脚PWM电压为2V,⑦脚(OVP)电压从1.8V 快速升到2.2V,此时背光熄灭,说明OVP过压保护已动作。综合前面的检测结果分析,故障原因应是RB803阻值变大,或者是RB814阻值变小。断电,用数字表在路测量RB803阻值,发现其值在9k~12k之间变化,明显异常。而且测试时是断电状态,如果电阻在电路工作时,两端加上工作电压,阻值也许变化更大,导致UB801⑦脚电压过高,出现误动作。为了验证分析结果,在RB803两端并联一只5k电阻开机后不再保护,背光持续点亮。于是换新RB803,开机,故障排除。

     后来又接修一台海尔LE40B510X型液晶电视,与前述故障现象稍有不同,该机是工作一段时间后出现黑屏(伴音正常)。这时交流关机,等待约半小时后再次开机,又能正常工作约10min;如果交流关机后马上开机,背光一闪就灭。

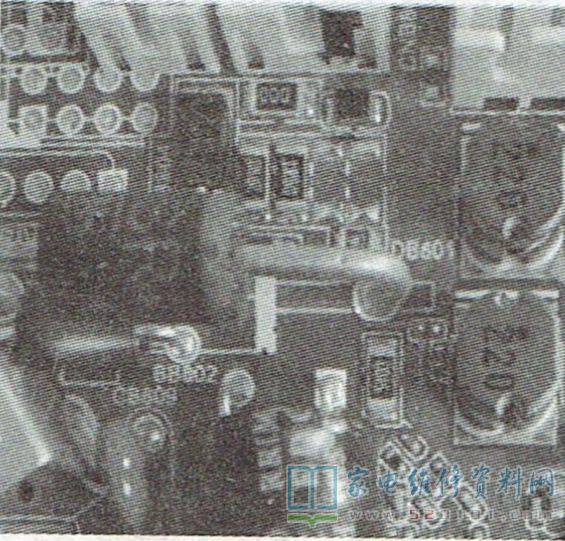

     上电,测量UB801的12V工作电压及PWM-DIM电压都正常。在故障出现时,UB801的⑦脚电压高于2V,说明背光供电过压保护已启动。本机是工作一段时间之后才出现故障,也就是说在机器内部发热后,OVP检测电压升高。将热风枪输出温度调为100°C,吹恒流部位元件,然后检测OVP电路的取样电阻,如图2所示,发现RB814(510k )的阻值随着温度升高而明显变小,说明RB814的热稳定性差。更换RB814后试机,故障排除。

海尔LE40B510X液晶电视黑屏的通病故障维修 第3张
