用V56型万能主板代换海尔LK32液晶电视

2022-10-10 18:53:48  阅读 114 次 评论 0 条
摘要:

接修一台海尔LK32型液晶电视,主板损坏,网购一块V56型万能主板,一次改装成功,现和大家分享一下安装过程。V56型万能主板内置23种屏参程序,通过跳线选择屏参,最大支持1920X1080双8屏(2ch-

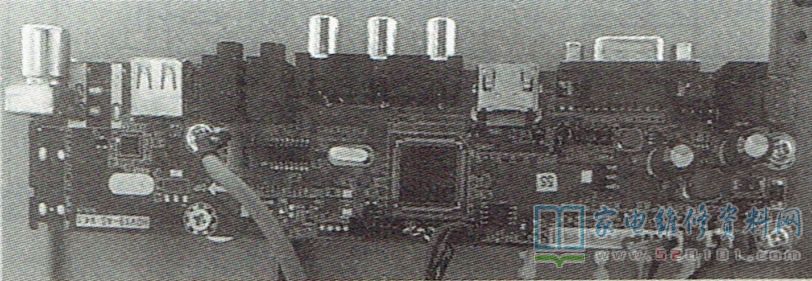

      接修一台海尔LK32型液晶电视,主板损坏,网购一块V56型万能主板,一次改装成功,现和大家分享一下安装过程。V56型万能主板内置23种屏参程序,通过跳线选择屏参,最大支持1920X1080双8屏(2ch-8bit)。该机屏型号为T315XW02 VC,分辨率为1366 x 768,于是先短接相应的路线。该液晶屏的上屏电压为5V,而该板子有3.3V、5V、12V三种上屏电压可选,于是将跳线帽跳到“5V"位置。笔者在购买万能板时也并购买了对应该机液晶屏的上屏线(建议一并购买),连接屏线时注意主板上的LVDS插座①脚有白三角形标志,与屏线中红线端对齐,如图1所示。连接高压板,因电视机高压板24V供电直接从电源板获得,所以只接背光开/关控制( BLON)信号即可(因二者共地),亮度调节( ADJ )可以不接。

用V56型万能主板代换海尔LK32液晶电视 第1张

      接下来连接好遥控接收头,按键可以不接。因该型万能主板采用12V供电,所以需把电源板上的待机5V端和PS/ON端短接,让电源板一直处于开机状态(这是缺点)。检查无误后通电试机,图像、声音均正常。在待机状态下,用功率表测得整机功耗为5.8W,在可接受的范围内。
