接修一台海尔32EU3000型液晶电视,上电后红色待机指示灯亮,二次不开机。该机主板板号为TP.VST59.P83,是市面上常见的电源、背光、主板三合一通用板,用于各品牌液晶电视中。

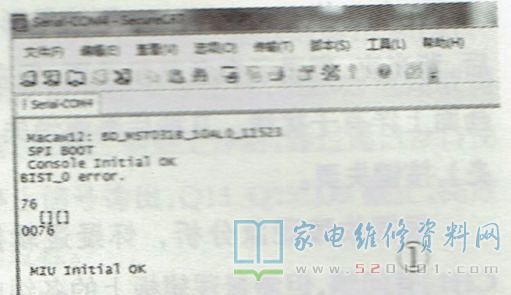

通电测试,电源电路输出12V 和40V,主板LDO输出的5V、3.3V、1.8V.1.2V均正常,并供给了主芯片TSUMV59XU-Z1相关脚,3.3V也供给了Flash芯片(25Q32 )⑧脚。用示波器测量各电压纹波系数,在正常范围内;Flash芯片⑥脚(时钟信号)在开机瞬间有脉冲波形;主芯片开/待机控制脚电压为1.5V,背光控制和上屏电压为0V。用编程器连接该主板,能自动识别Flash芯片型号,说明ISP通讯正常,同时也说明CPU已经工作,无需检查复位电路和晶振电路。试着对该机进行软件升级,但故障不变。查看该机开机打印信息,显示如图1所示。

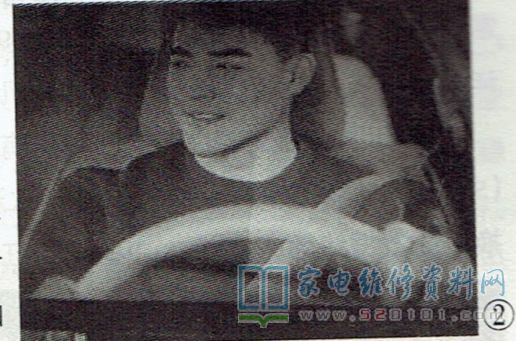

打印信息“BIST_0error”说明DDR电路有故障。该主板上无单独的DDR芯片,应是主芯片.内置。另外,从打印信息后几行可看出主芯片和DDR通讯中断。因此,怀疑主芯片损坏。网购一块原装TSUMV59XU-Z1芯片,换上后按“开/待机”键,绿色指示灯亮,开机后图像异常,像LVDS排线接触不好的现象,如图2所示。

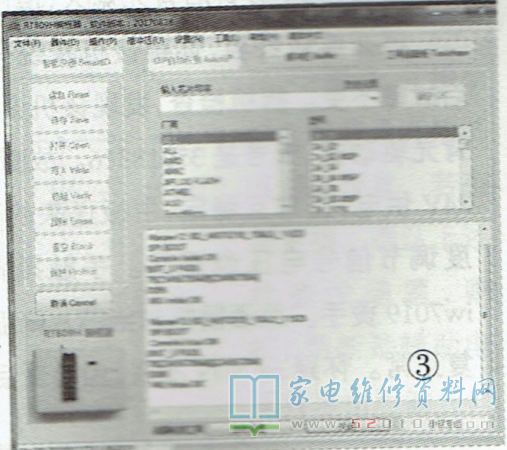

检查主芯片焊接没问题,LVDS排线连接也正常;测LVDS排线中每组双绞线电阻均为106Ω,电压均在1.1V~1.2V 之间,并无异常。怀疑程序不对,先后写入几个相同屏号和板号的不同品牌机程序,LOGO变了,但是故障依旧。检测中,发现屏边板LVDS接口上还有一个测试点,应是格式选择端,测该点电压为3V,将其瞬间短接到地,花屏更厉害基本确定不是程序的问题,怀疑新换上的芯片有闫题。在一块废板上找到同型号芯片,换上后试机,故障排除。再次查看开机打印信息,显示如图3所示。
