海信K600X3D系列产品使用的主板编号为RSAG7.820.5060,海信机芯通常以主板编号来定义,不同编号的主板可能使用了同样的主芯片,但因主板要实现的具体功能不同,存在主板的结构、形状和元件电路编号

       海信K600X3D系列产品使用的主板编号为RSAG7.820.5060,海信机芯通常以主板编号来定义,不同编号的主板可能使用了同样的主芯片,但因主板要实现的具体功能不同,存在主板的结构、形状和元件电路编号不同,故维修查找资料均以主板或电源板的编号来进行。

       此文介绍的主板是在LED32K600X3D、39K600X3D、42K600X3D、47K600X3D、55K600X3D产品上使用,这些产品是2013年海信推出的能尽情释放生活的VIDAA电视,其特点是通过操作简单,应用功能强大,能实现用户畅快体验智能时代带给我们的快乐。

       此主板使用的主芯片是MT5505AKDI,采用此IC能直接接收的信号源有TV,DTV、AV3路USB、一路二机音频输出、识别处理PDMCIA卡、SD卡信号、两路HDMI和VGA、HDTV、有线或无线网络信号等,并将这些通过主芯片接收、解调或解压、解码后,通过格式转换,再转换成LVDS信号上屏上处理显示,下图便是此系列产品使用的主板实物维修图解

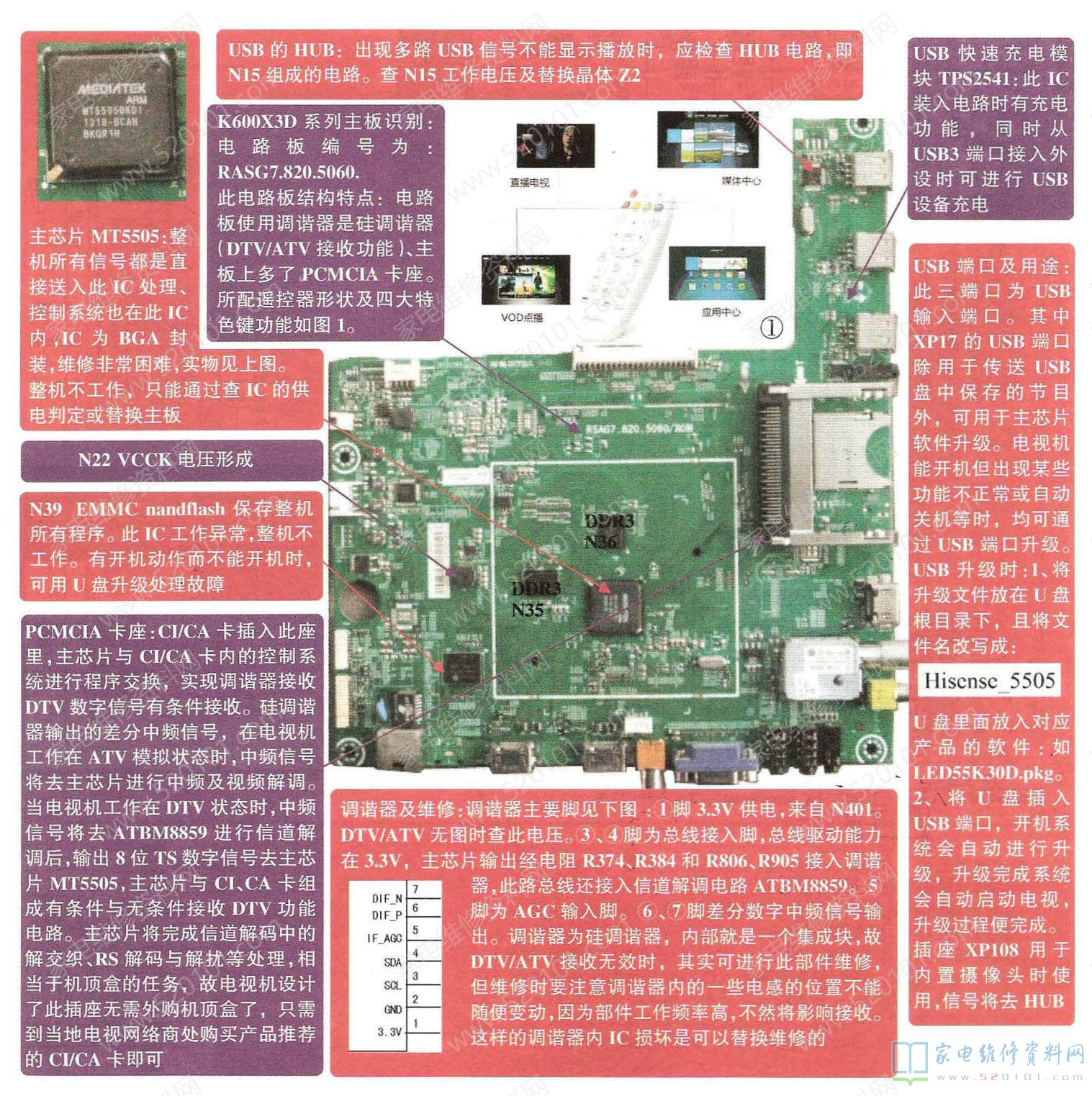

海信液晶电视RSAG7.820.5060主板维修图解 第1张

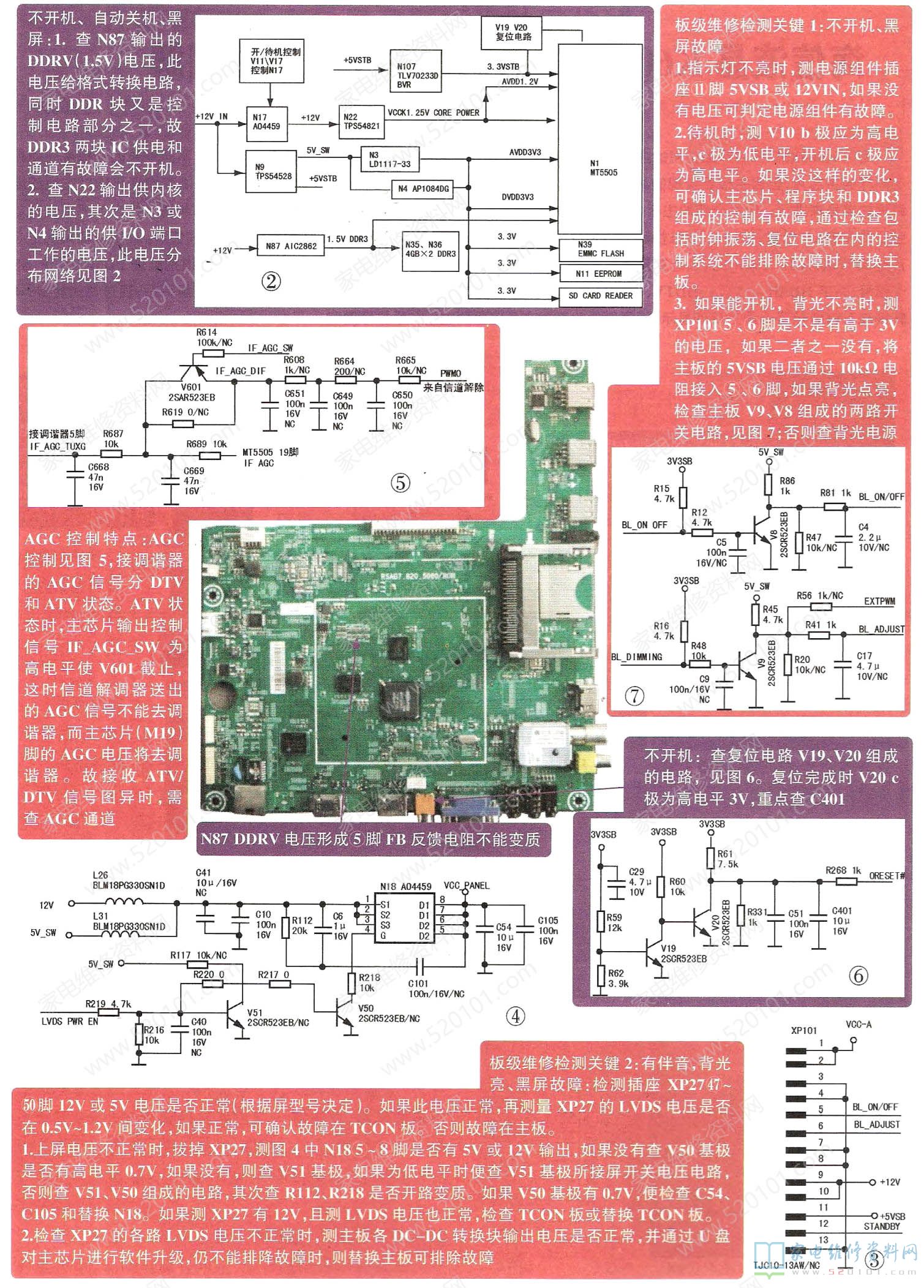

海信液晶电视RSAG7.820.5060主板维修图解 第2张
