海信RSAG2.908.6510主板电路维修图解

2022-09-30 18:23:23  阅读 372 次 评论 0 条
摘要:

海信RSAG2.908.6510主板组件使用在LED50K3500S、LED55K3500S等产品中。该主板主芯片为MT5507,与其他采用MT5507方案主板的不同在于,开发了主芯片内TCON控制电路,

      海信RSAG2.908.6510主板组件使用在LED50K3500S、LED55K3500S等产品中。该主板主芯片为MT5507,与其他采用MT5507方案主板的不同在于,开发了主芯片内TCON控制电路,能输出mini-LVDS信号和屏工作的各类控制信号,且还设计有屏工作所需的一些关键电压等。

      该型号主板组件因产品使用的屏不同,TCON部分设计有区别,且上屏信号也有所不同,故主板组件编号RSAG2.908.6510-04( 50英寸)与RSAG2.908.6510-05(55英寸)是不能互换的,虽然两组件均属6510主板。本文就应用于LED50K3500S机型中的该主板组件作维修图解。

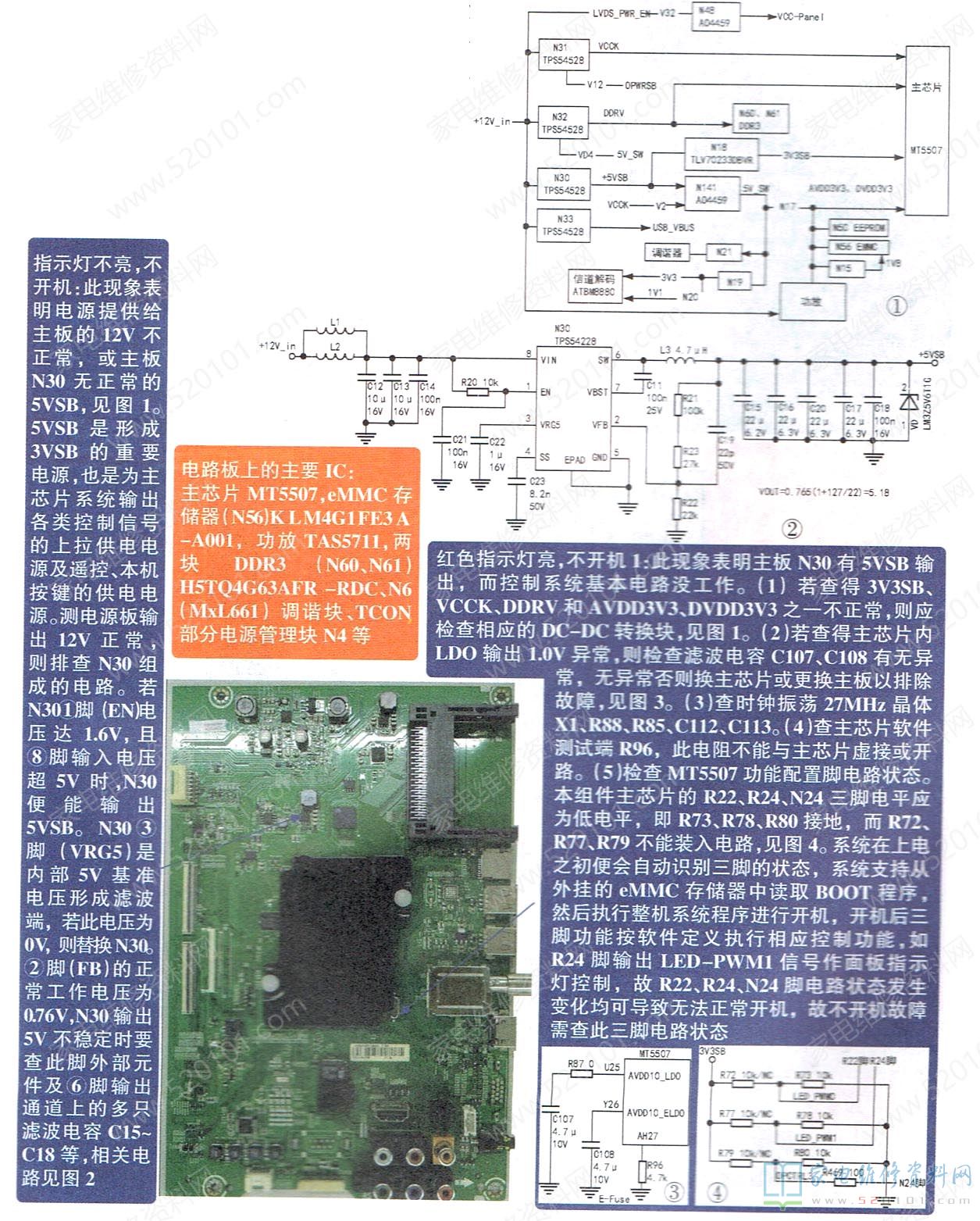

海信RSAG2.908.6510主板电路维修图解 第1张

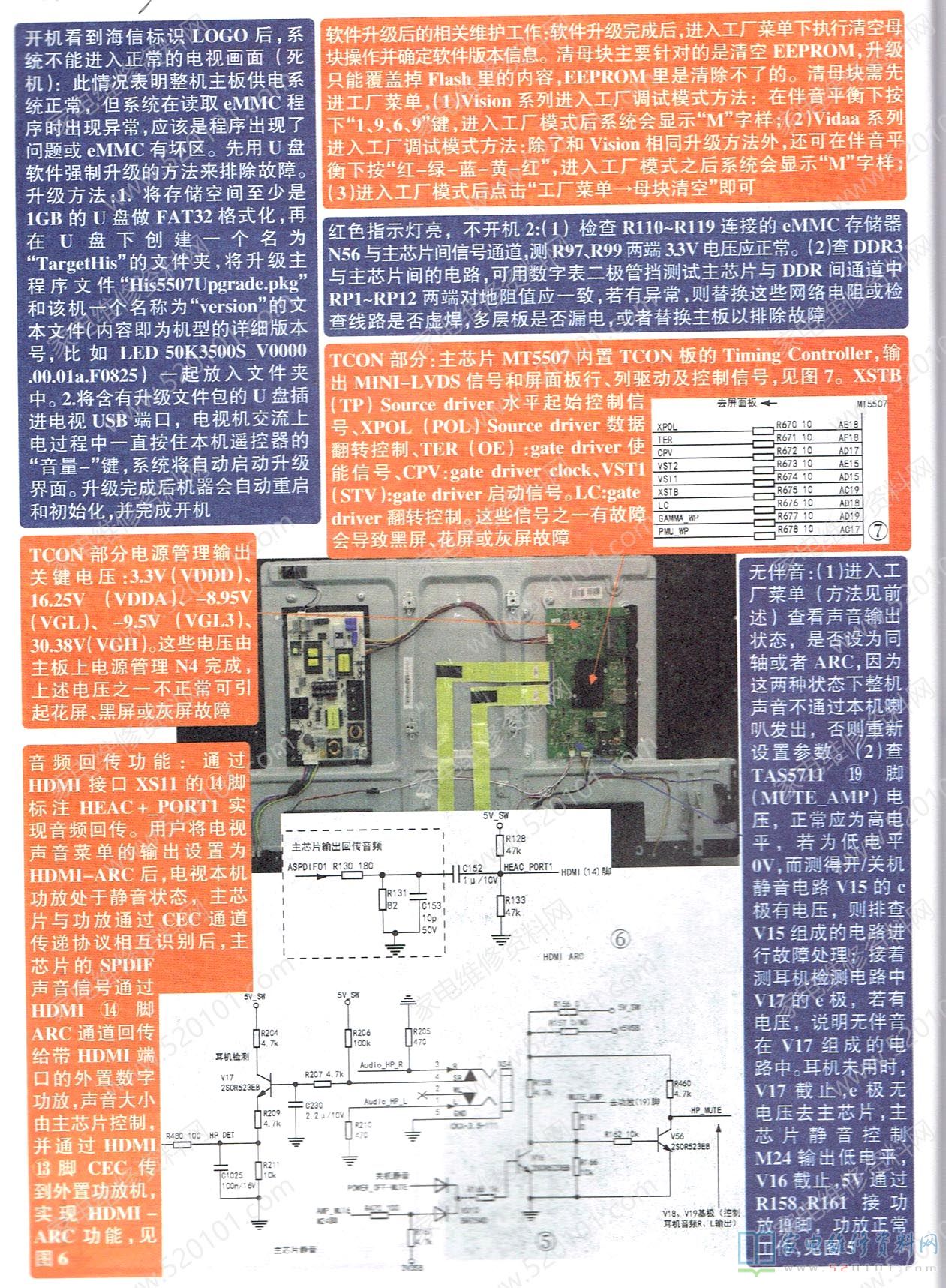

海信RSAG2.908.6510主板电路维修图解 第2张
