海信LED50EC660X3D液晶电视黑屏的故障维修

2022-12-09 19:01:35  阅读 184 次 评论 0 条
摘要:

接修一台海信LED5OEC660X3D型液晶电视,开机后图像、伴音均正常,工作一段时间后背光闪烁,随即背光灭(黑屏),但伴音一直正常。据用户讲,该机在保修期内曾经出现过多次上述故障现象,经厂家售后人员处理

      接修一台海信LED5OEC660X3D型液晶电视,开机后图像、伴音均正常,工作一段时间后背光闪烁,随即背光灭(黑屏),但伴音一直正常。据用户讲,该机在保修期内曾经出现过多次上述故障现象,经厂家售后人员处理后仍不能根除故障,于是将电视机送到我处。

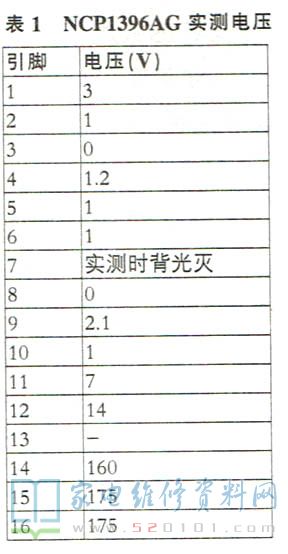

      拆开机壳,该机电源二合一板型号为RSAG7.820.5024/ROH,主板型号为RSAG7.820.5079/ROH,取下电源二合一板仔细观察,发现厂家售后人员曾经对PFC电路及集成块N892(1608B )引脚补焊过,其他电路均未动过。该机黑屏时伴音正常,可以判断供电正常,故障点应该在PFC电路、LED背光电路或者主板与电源二合一板的连接线和插座中。根据先易后难的原则,先检查连接线与插座,发现主板上插座XS5( 14V、GND、STB、12V、BRI、GND)的引脚焊点处有微小的裂纹,补焊好后装机,长时间通电试机,图像、伴音一直正常,故障排除。此时测得主电源控制块NCP1396AG的工作电压如表1所示。

海信LED50EC660X3D液晶电视黑屏的故障维修 第1张
