用加热法修复海信LED47K600X3D液晶电视灰屏故障

2022-11-26 19:52:58  阅读 294 次 评论 0 条
摘要:

接修一台海信LED47K600X3D型液晶电视,灰屏(声音正常,背光亮)。该机逻辑板型号为6870C-0444A。经查12V屏供电保险已烧断。用万用表分别测量保险两端的对地电阻,连接主板的供电端是几百欧姆

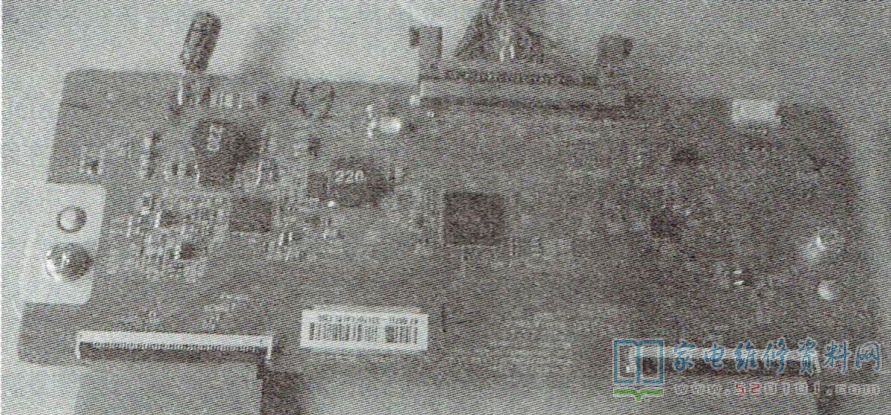

      接修一台海信LED47K600X3D型液晶电视,灰屏(声音正常,背光亮)。该机逻辑板型号为6870C-0444A。经查12V屏供电保险已烧断。用万用表分别测量保险两端的对地电阻,连接主板的供电端是几百欧姆,而逻辑板端只有十多欧姆。显然,逻辑板短路。为快速查出故障元件,决定采用加热法,用烙铁依次加热12V滤波电容C2、C221、C243,十余秒后迅速用数字表测量被加热电容两端阻值。当加热到C243时,发现其阻值由原来的13Ω降到8Ω。拆下C243检测,明显漏电。再拆下同样体积的贴片电容C2,测其容量为10uF,于是换上一只10uF/25V的电解电容,如图1所示,试机,故障排除。

用加热法修复海信LED47K600X3D液晶电视灰屏故障 第1张

      提示:液晶彩电中的贴片滤波电容损坏后多是低阻击穿,加热此故障件,其击穿电阻变得更小。根据可疑元件加热前后在路阻值变化,即可迅速安全地找到漏电元件。
