海信LED43K510G3D液晶电视黑屏的故障维修

2022-10-14 02:11:25  阅读 656 次 评论 0 条
摘要:

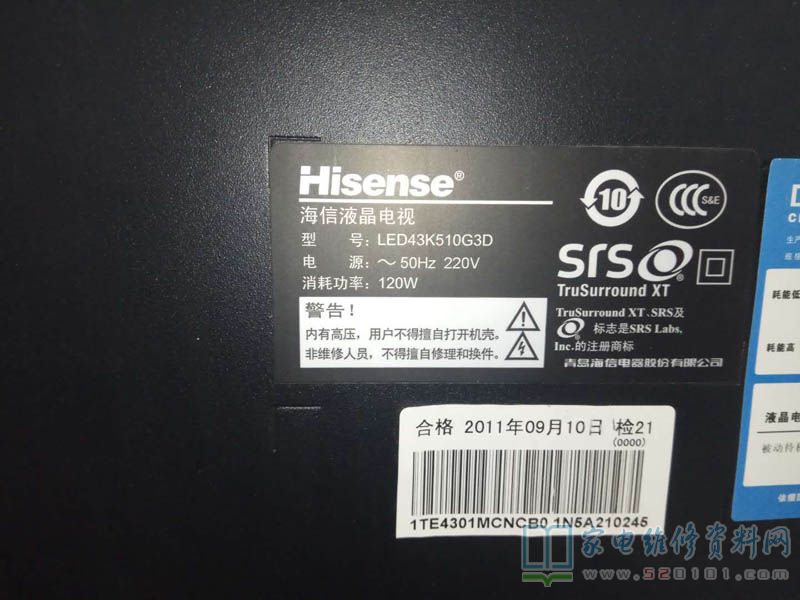

接修一台海信LED43K510G3D液晶电视,故障表现为有声无图。开机背光亮,随即开背,该死的三星屏。检查逻辑板供电12V正常,其他电压无。拆掉左侧屏线,右边图像恢复正常。测逻辑板各点电压恢复。查左侧边板电容未

      接修一台海信LED43K510G3D液晶电视,故障表现为有声无图。开机背光亮,随即开背,该死的三星屏。检查逻辑板供电12V正常,其他电压无。拆掉左侧屏线,右边图像恢复正常。测逻辑板各点电压恢复。查左侧边板电容未发现漏电短路。检查各COF。未发现烧坏,断线。无明显升温发烫。屏挂了。

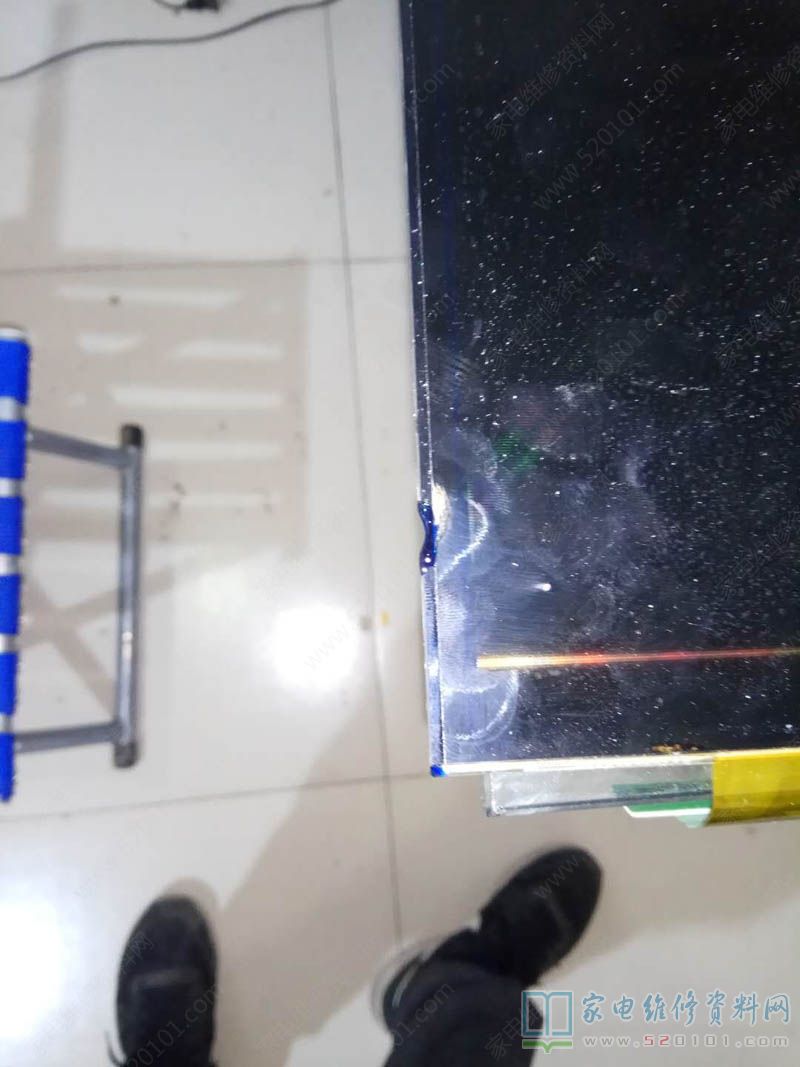

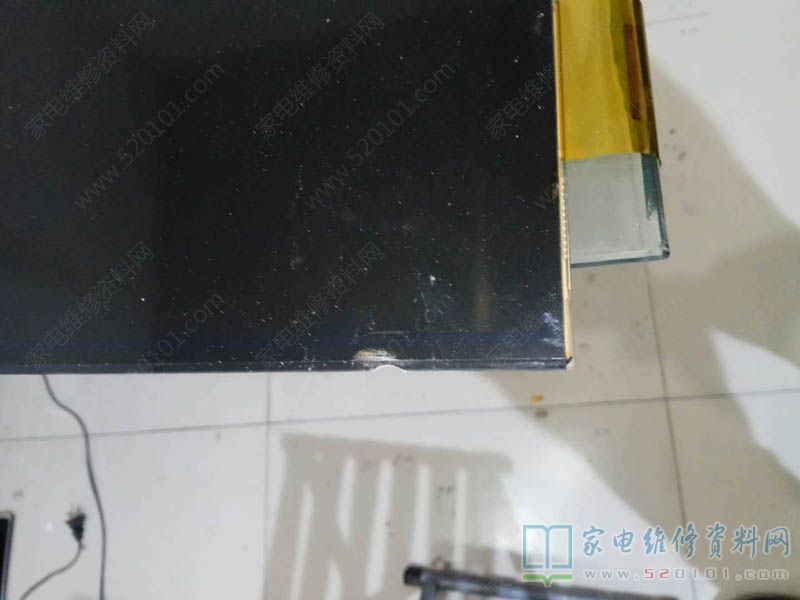

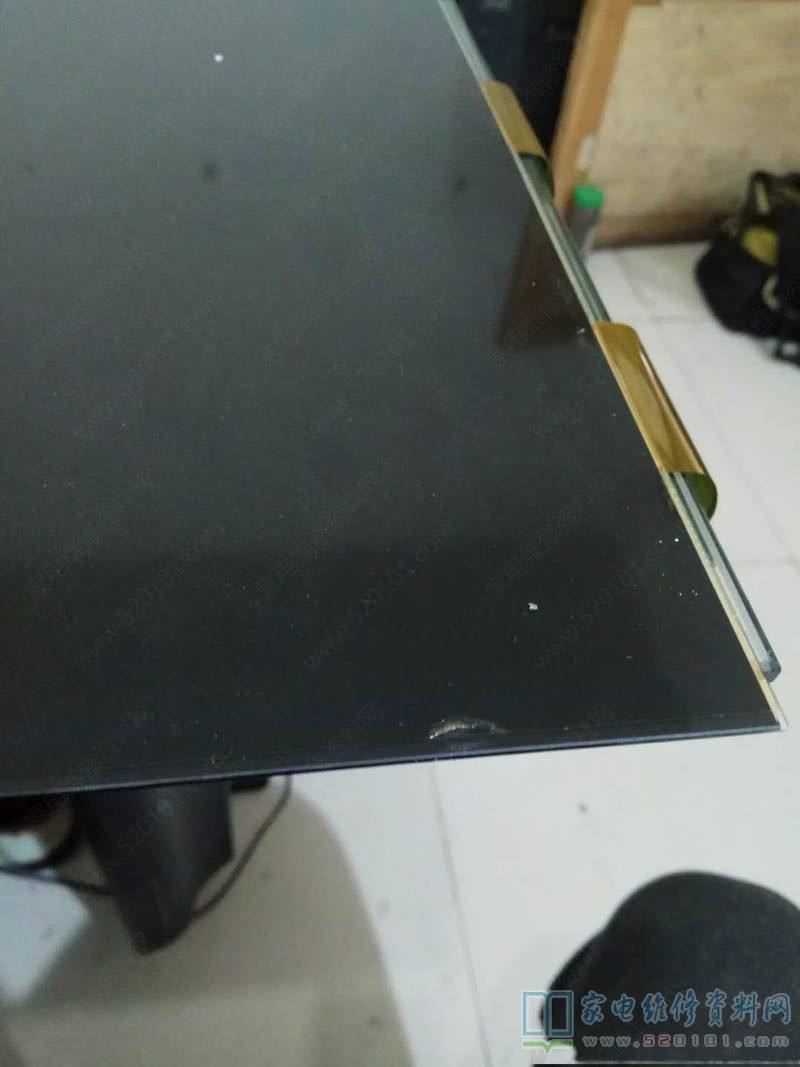

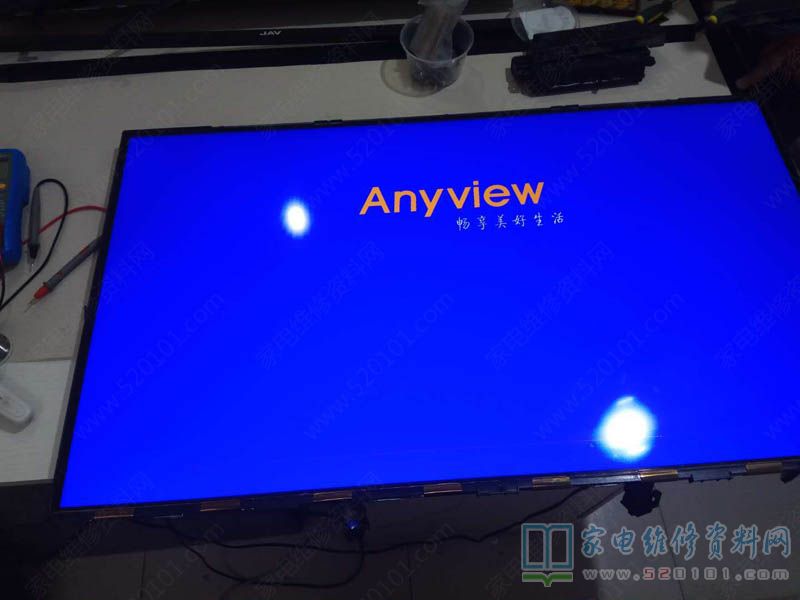

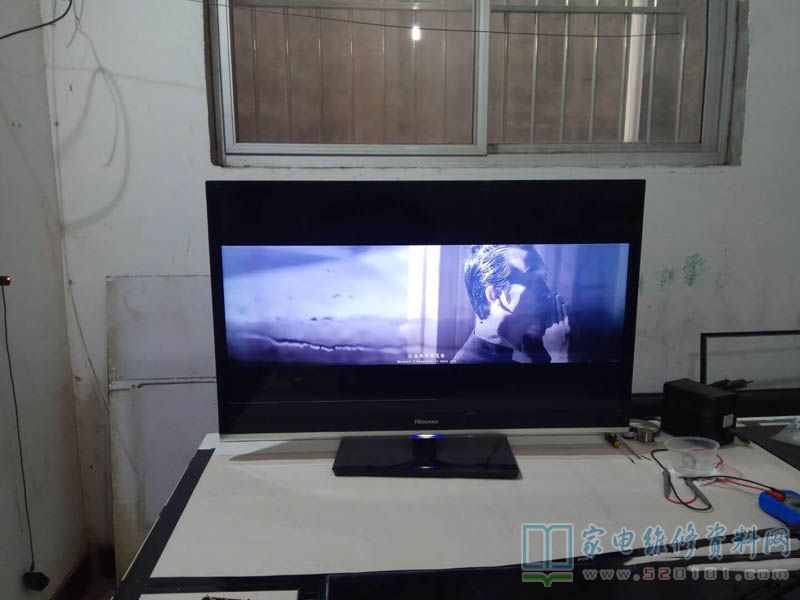

      检查屏,发现左下角屏偏光膜烧糊,用除胶液去掉烧糊的偏光膜,通电发现屏内打火。 死马当活马医,上玻璃钻,打掉短路点,通电图像恢复。屏上出现一条横线。 玻璃打的深了。能将就着看。把磨掉的玻璃处打上防水胶。装机,维修结束。

海信LED43K510G3D液晶电视黑屏的故障维修 第1张

海信LED43K510G3D液晶电视黑屏的故障维修 第2张

海信LED43K510G3D液晶电视黑屏的故障维修 第3张

海信LED43K510G3D液晶电视黑屏的故障维修 第4张

海信LED43K510G3D液晶电视黑屏的故障维修 第5张

海信LED43K510G3D液晶电视黑屏的故障维修 第6张
