海信RSAG7.820.2256电源板维修图解

2022-10-13 19:50:52  阅读 118 次 评论 0 条
摘要:

RSAG7.820.2256电源组件(图纸)主要用在海信LED24K01、LED24K01G等18.5 英寸~26英寸小屏幕液晶电视中,它采用SG6859AG(N931 )与T931组成主电压12V形成电

       RSAG7.820.2256电源组件(图纸)主要用在海信LED24K01、LED24K01G等18.5 英寸~26英寸小屏幕液晶电视中,它采用SG6859AG(N931 )与T931组成主电压12V形成电路,由两块OZ9998( N834、N835 )组成多路LED背灯控制及驱动电路。

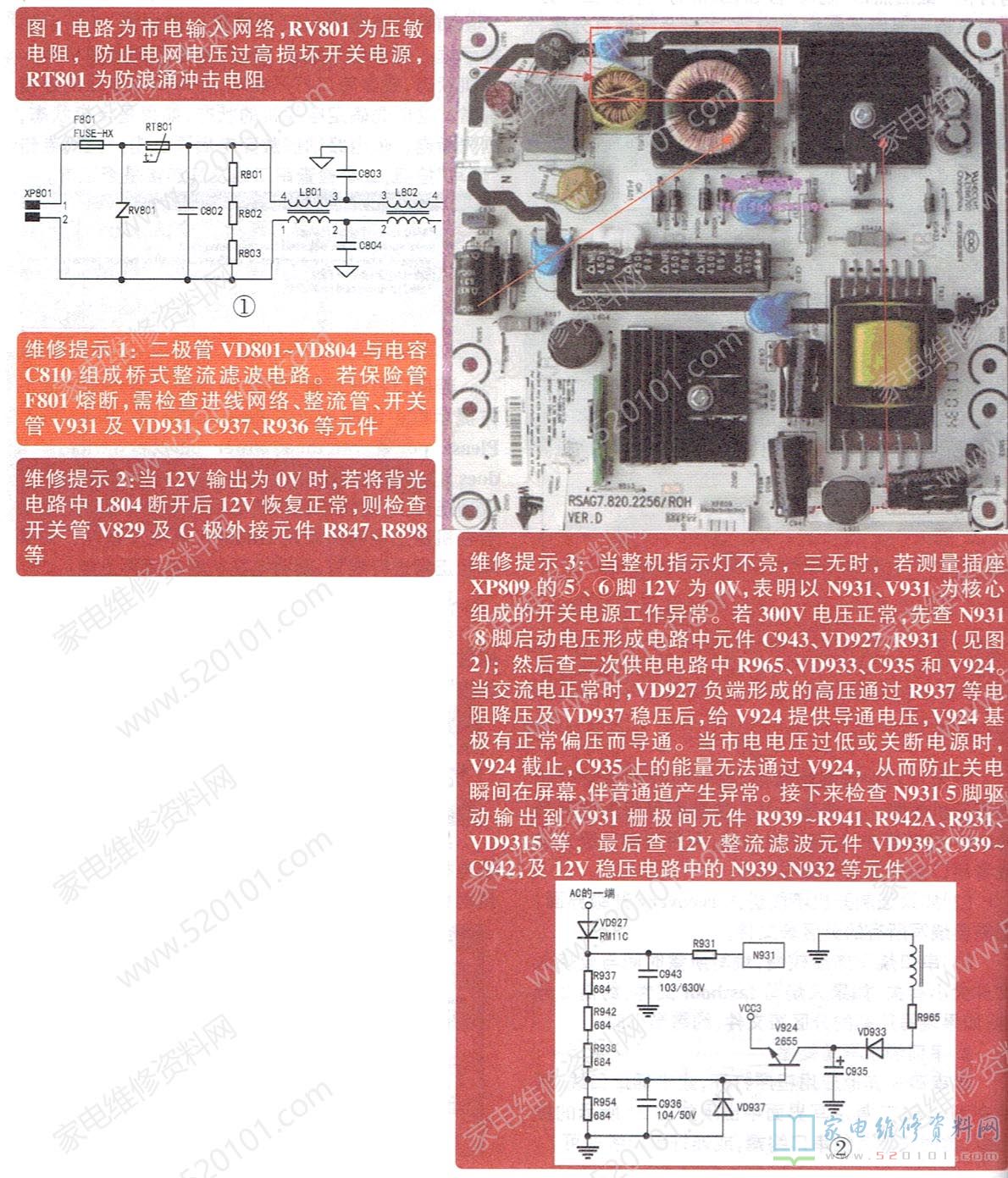

海信RSAG7.820.2256电源板维修图解 第1张

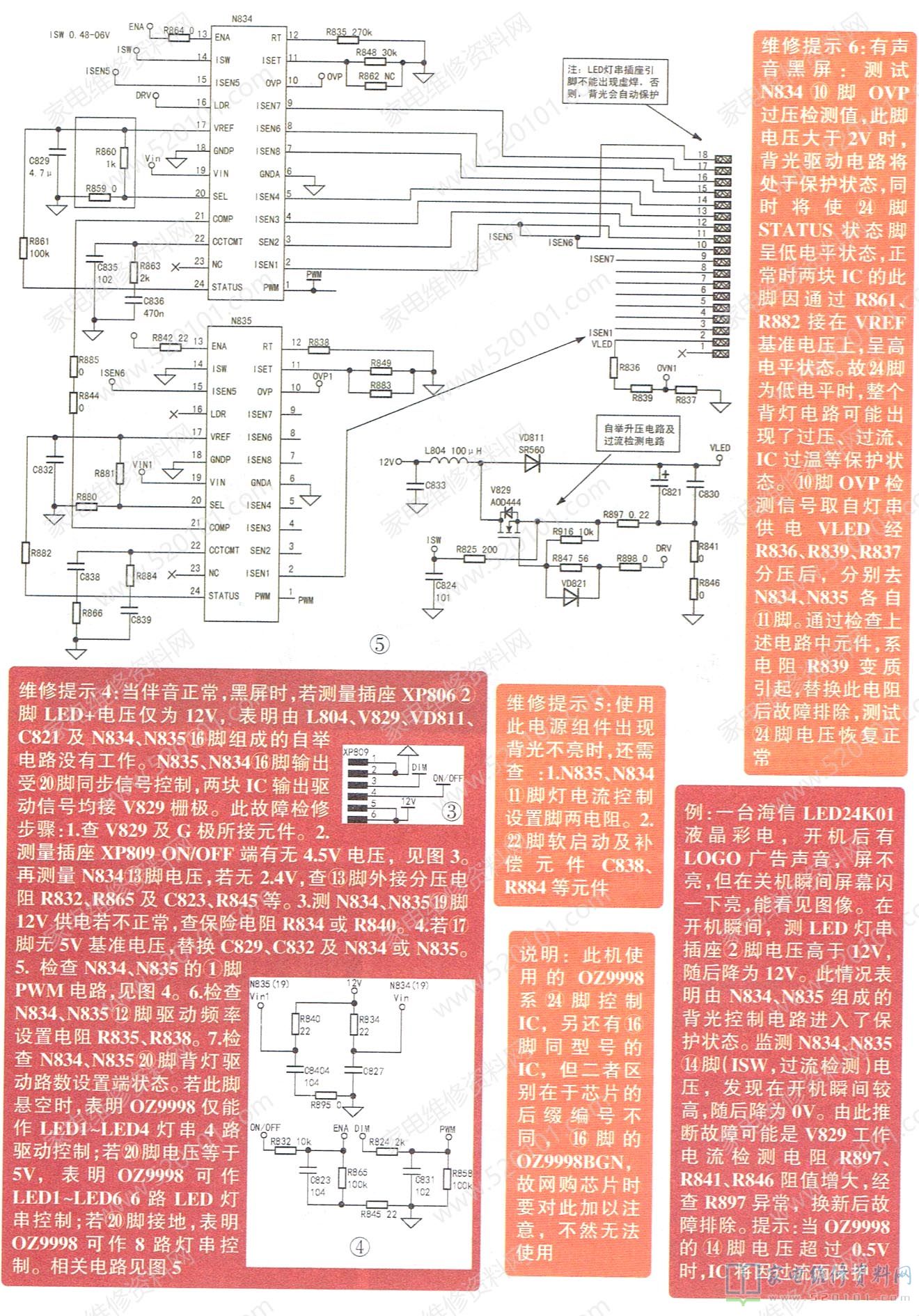

海信RSAG7.820.2256电源板维修图解 第2张
