海信TLM26E29液晶电视电源指示灯不亮不开机的维修

2022-09-22 19:33:31  阅读 334 次 评论 0 条
摘要:

接修一台海信TLM26E29型液晶电视,电源指示灯不亮,不开机。拆开机壳,目测保险丝F801(4A/250V )发黑熔断,电阻R812(2.2Ω )开路。取下电源二合一板(板号:RSAG7.820.123

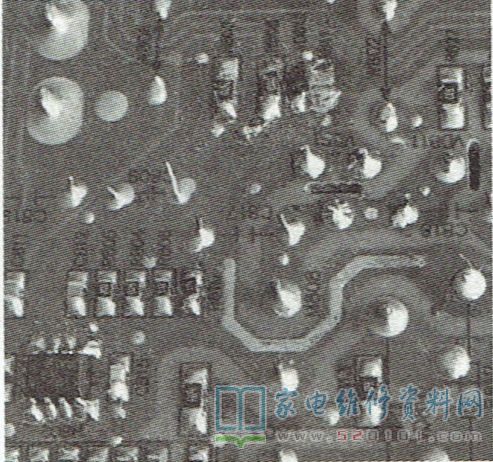

      接修一台海信TLM26E29型液晶电视,电源指示灯不亮,不开机。拆开机壳,目测保险丝F801(4A/250V )发黑熔断,电阻R812(2.2Ω )开路。取下电源二合一板(板号:RSAG7.820.1235/ROH),发现电路板背面贴片电阻R811及其铜箔跳火烧坏,测贴片电阻R808 (750)、R809 (470)、R810(101)、R811(103)均开路,二极管VD812 (T4)断路,功率管V801(10N60)击穿,判断电源集成块N802(FAN7530)已损坏。将上述所损坏的元件全部换新,然后在5V-S端与STB端接一只1k电阻强制开机,在12V电压输出端接一只200W/12V的直流灯泡,通电,灯泡亮,测各组输出电压均正常。装机试验,光栅出现,刚要输入视频信号时,电源二合一板上“啪”的一声响,光栅熄灭。断电检查,发现保险丝F801再次熔断,高压吸收电容C817(471/2kV )损坏,其他元件未发现异常,更换F801和C817(见图1)后试机,故障排除。

海信TLM26E29液晶电视电源指示灯不亮不开机的维修 第1张
